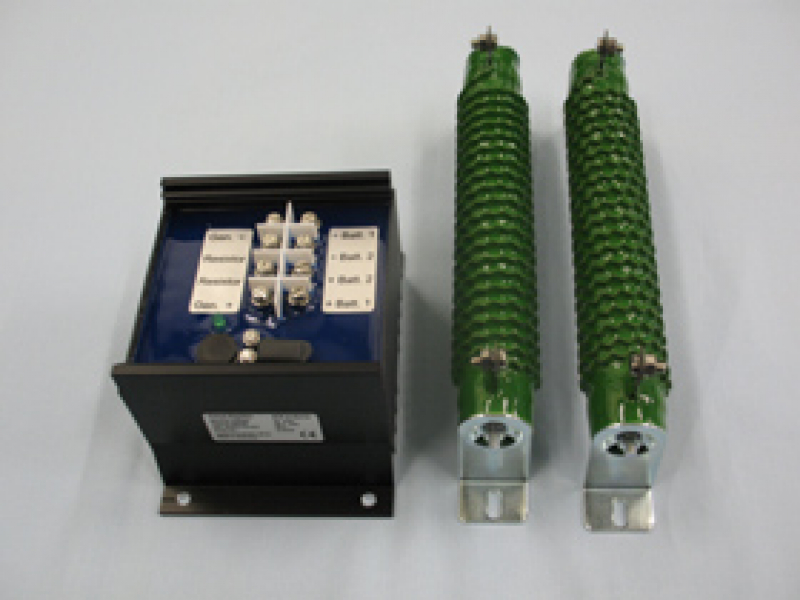

Laderegler SCR Marine
Der Laderegler SCR Marine wurde speziell für den Windgenerator Superwind 350 entwickelt und sorgt für eine optimale Ladung der angeschlossenen Batterien. Gleichzeitig arbeitet er als elektronische Lastregelung für den Windgenerator, indem er Überschussenergie, die von den Batterien nicht mehr aufgenommen werden kann, per Pulsweitenmodulation variabel an die zum Regler gehörenden Lastwiderstände abgibt. Auf diese Weise läuft der Windgenerator auch bei voll geladenen Batterien und hohen Windgeschwindigkeiten unter elektrischer Last weiter und kann unmittelbar Nutzleistung abgeben, sobald ein elektrischer Verbraucher zugeschaltet wird. Die Regelung durch Pulsweitenmodulation setzt bei Erreichen der maximalen Ladespannung ein und wird durch eine Leuchtdiode angezeigt. Der SCR Marine ist für alle gebräuchlichen Batterien, wie Blei-Säure-Batterien, Gel-Batterien und AGM-Batterien geeignet und verfügt über eine temperaturkompensierte Ladekennlinie. Für Sonderanwendungen kann die Ladeschluss-Spannung auf Kundenwunsch speziell angepasst werden. Die Laderegler SCR Marine sind vollständig gekapselt und dadurch wirkungsvoll gegen Feuchtigkeit geschützt. Zwei getrennte Batterieausgänge ermöglichen es, zwei Batteriesätze ( z.B. Starter- und Verbraucherbatterie) unabhängig voneinander zu laden. Wichtig für den Einsatz an Bord und für Hybrid-Systeme: Die Laderegler SCR regeln nur die vom Windgenerator abgegebene Spannung mit dem Vorteil, dass keine gegenseitige Beeinflussung mit anderen Generatoren entsteht, die eventuell auf die Batterien arbeiten (z.B. Lichtmaschine, Zusatzgenerator, Batterieladegerät etc.).
| Technische Daten |
|
|
|
|
| Laderegler Typ |
|
SCR 12 V Marine |
|
SCR 24 V Marine |
| |
|
|
|
|
| Nennspannung |
|
12 V |
|
24 V |
Ladeschluss-Spannung
(werksseitige Einstellung): |
|
14,2 V |
|
28,4 V |
| max. Strom für Lastwiderstände: |
|
40 A |
|
20 A |
